علائم خرابی موتور بلوور فن کولر گازی

علائم به دو دسته تقسیم می‌شود:

• علائم خرابی کامل

• علائم ضعیف شدن تدریجی موتور (بسیار مهم و اغلب نادیده گرفته می‌شود)

 علائم خرابی کامل موتور بلوور فن

مهم‌ترین نشانه‌ها عبارت‌اند از:

• فن اصلاً نمی‌چرخد

• صدای وزوز بدون چرخش فن

• قطع و وصل شدن مداوم فن

1- فن اصلاً نمی‌چرخد

دلایل احتمالی:

• سوختن سیم‌پیچ موتور

• قطع شدن برق موتور

• خرابی برد یا رله

• خرابی خازن (در موتورهای AC)

نشانه خطرناک:

• کمپرسور کار می‌کند ولی فن داخلی خاموش است

  ← یخ‌زدگی شدید اواپراتور و خطر برگشت مایع

2- صدای وزوز بدون چرخش فن

معمولاً نشانه:

• خازن ضعیف یا سوخته

• گیرپاژ جزئی یاتاقان

• نیم‌سوز شدن سیم‌پیچ

منبع: Copeland Application Guide

https://www.emerson.com/en-us/catalog/copeland

3- قطع و وصل شدن مداوم فن

دلایل:

• اورهیت شدن موتور

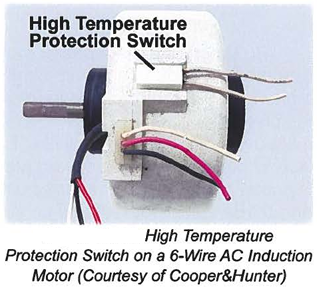

• فعال شدن ترموفیوز داخلی

• گیر مکانیکی یا بار بیش از حد

علائم ضعیف شدن موتور بلوور فن کولر گازی

ضعیف شدن موتور فن معمولاً به‌صورت تدریجی اتفاق می‌افتد و یکی از خطرناک‌ترین خرابی‌های پنهان در کولر گازی محسوب می‌شود؛ زیرا دستگاه روشن است اما راندمان واقعی سیستم به‌شدت افت کرده است.

مهم‌ترین نشانه‌ها عبارت‌اند از:

• کاهش محسوس پرتاب باد نسبت به قبل

• سرمایش ضعیف با وجود کارکرد کمپرسور

• افزایش زمان رسیدن به دمای تنظیم‌شده

• صدای غیرعادی از موتور یا یاتاقان‌ها

• داغ شدن بیش از حد بدنه موتور

• نوسان دور فن در مدل‌های اینورتر

در این حالت اغلب تکنسین‌های کم‌تجربه به اشتباه تصور می‌کنند مشکل از کمبود مبرد است، در حالی که علت اصلی، ضعف موتور بلوور فن است.

کاهش تدریجی پرتاب باد (اولین نشانه هشدار)

در این وضعیت:

• فن می‌چرخد اما شدت باد نسبت به قبل کمتر شده

• کاربر احساس می‌کند «دستگاه مثل قبل خنک نمی‌کند»

• اختلاف دمای ورودی و خروجی طبیعی است، اما حجم هوا کم است

علت‌های فنی:

• ضعیف شدن میدان مغناطیسی سیم‌پیچ استاتور

• افت ظرفیت خازن در موتورهای AC

• افزایش مقاومت داخلی سیم‌پیچ

• شروع خرابی بلبرینگ‌ها

نکته مهم:

در بسیاری از موارد تکنسین به اشتباه فکر می‌کند «گاز کم شده»، در حالی که مشکل اصلی ضعف موتور فن داخلی است.

 یخ‌زدگی مکرر اواپراتور در اثر ضعف موتور بلوور فن (تحلیل دقیق)

یکی از شایع‌ترین پیامدهای ضعیف شدن موتور بلوور، یخ‌زدگی کویل اواپراتور است.

مکانیزم دقیق به این صورت است:

موتور فن ضعیف شده ← حجم هوای عبوری از روی کویل کاهش می‌یابد

 تبادل حرارتی کاهش پیدا می‌کند

 دمای سطح کویل بیش از حد پایین می‌آید (زیر صفر)

 رطوبت هوا روی کویل منجمد می‌شود

 یخ ضخیم تشکیل می‌شود و مسیر هوا تقریباً مسدود می‌گردد

در این حالت:

• فشار ساکشن بیش از حد افت می‌کند

• سوپرهیت کاهش می‌یابد

• خطر برگشت مایع به کمپرسور بسیار بالا می‌رود

نشانه تشخیصی مهم:

اگر:

• فیلتر تمیز است

• مبرد نرمال است

• ولی یخ‌زدگی مکرر وجود دارد

در 70٪ موارد، علت اصلی ضعف موتور بلوور فن است، نه کمبود گاز.

 بررسی خرابی سنسور هال، خطای فیدبک دور و ضعف سیم‌پیچ استاتور (موتورهای DC و اینورتر)

در موتورهای اینورتر، برد کنترل دائماً سرعت واقعی فن را با سرعت فرمان‌داده‌شده مقایسه می‌کند. این کار از طریق سنسور هال (Hall Sensor) یا سیگنال FG / Feedback انجام می‌شود.

اگر یکی از این سه مورد خراب شود:

• سنسور هال

• مدار فیدبک دور

• سیم‌پیچ‌های استاتور

برد خطا می‌دهد یا فن متوقف می‌شود.

 1. خرابی سنسور هال (Hall Effect Sensor)

وظیفه سنسور هال:

• تشخیص سرعت چرخش روتور

• ارسال پالس ولتاژی به برد برای اعلام RPM واقعی

علائم خرابی:

• فن لحظه‌ای راه می‌افتد و سریع متوقف می‌شود

• خطای Indoor Fan یا RPM Error روی دستگاه

• نوسان شدید دور فن

 روش تست عملی سنسور هال

در موتورهای دارای سوکت سنسور 3 سیمه:

سیم‌ها معمولاً:

• دو سیم تغذیه 12V DC

• یک سیم سیگنال خروجی

مراحل تست:

1- برق دستگاه وصل و فرمان فن فعال باشد

2- ولتاژ دو سیم کناری ← باید حدود 12V DC باشد

3- سیم وسط (سیگنال) را با مولتی‌متر تست نکنید مستقیم

 چون ممکن است سیگنال ضعیف را مختل کند

روش حرفه‌ای:

• استفاده از اسیلوسکوپ

• بررسی وجود پالس مربعی متناسب با دور فن

اگر:

• 12 ولت وجود دارد

• اما هیچ پالس فیدبکی تولید نمی‌شود

  ← سنسور هال یا برد سنسور خراب است.

 2. خطای فیدبک دور (FG / PG Error)

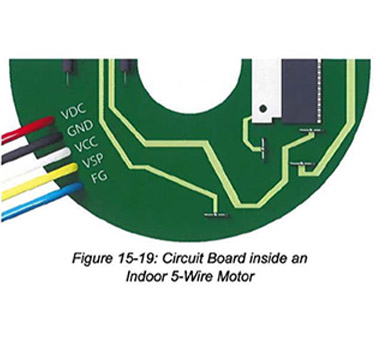

در موتورهای 5 سیمه BLDC:

سیم FG یا PG سیگنال سرعت را به برد ارسال می‌کند.

اگر:

• برد فرمان سرعت می‌دهد

• ولی سیگنال برگشتی متناسب نیست

برد نتیجه می‌گیرد که:

 سرعت واقعی با سرعت فرمان هم‌خوانی ندارد ← دستگاه متوقف می‌شود و ارور می‌دهد

 روش عیب‌یابی فیدبک دور

• بررسی سلامت سیم FG تا برد

• بررسی قطع بودن یا سولفاته بودن سوکت

• اندازه‌گیری فرکانس سیگنال (با اسیلوسکوپ)

نشانه خرابی:

• ولتاژ وجود دارد ولی فرکانس تغییر نمی‌کند

• یا سیگنال کاملاً صفر است

 3. ضعف سیم‌پیچ استاتور در موتورهای BLDC

در این حالت:

• موتور می‌چرخد

• اما گشتاور کافی ندارد

• در دورهای بالا از کار می‌افتد

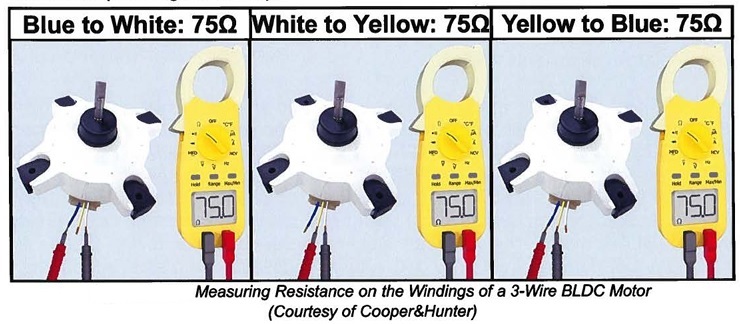

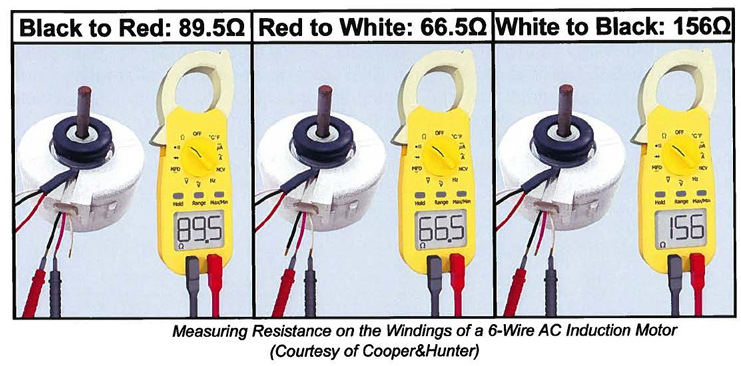

 روش تست سیم‌پیچ استاتور

مراحل:

 برق قطع، سوکت موتور جدا

 اندازه‌گیری مقاومت بین هر دو فاز

نتیجه نرمال:

• هر سه مقدار باید کاملاً مساوی باشند

اگر:

• یکی کمتر یا بیشتر باشد

• یا O.L نمایش داده شود

  ← سیم‌پیچ نیم‌سوز یا قطع است.

 توقف ناگهانی فن بعد از چند دقیقه (عیب‌یابی تخصصی)

این ایراد بسیار شایع در موتورهای DC و اینورتر است.

علائم:

• فن استارت می‌کند

• چند دقیقه کار می‌کند

• ناگهان متوقف می‌شود

• بعد از خنک شدن دوباره راه می‌افتد

 علت اول: اورهیت شدن درایور موتور (Overheat Driver)

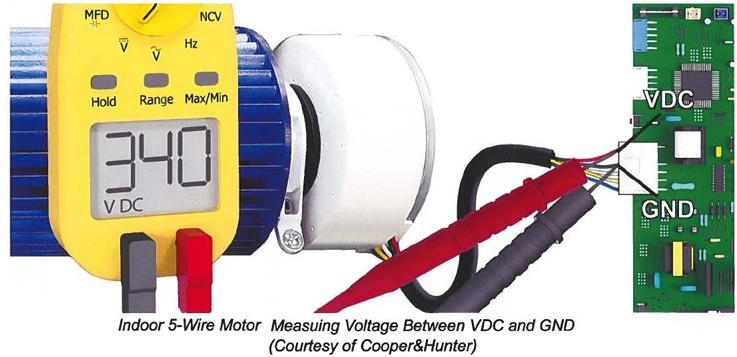

در موتورهای 5 سیمه BLDC، یک برد درایور داخلی وجود دارد.

اگر:

• تهویه موتور ضعیف باشد

• سیم‌پیچ نیم‌سوز باشد

• بار مکانیکی زیاد باشد

درایور بیش از حد داغ می‌شود و:

• مدار حفاظت حرارتی فعال می‌شود

• موتور موقتاً خاموش می‌شود

 روش تست:

• اندازه‌گیری دمای بدنه موتور بعد از توقف

• اگر بسیار داغ است ← مشکل حرارتی داریم

• بررسی آزاد بودن چرخش فن

• بررسی تمیزی فن و عدم گیر مکانیکی

 علت دوم: خرابی آی‌سی کنترل موتور (IC Driver Fault)

در این حالت:

• ولتاژ ورودی صحیح است

• فرمان سرعت صادر می‌شود

• ولی موتور بی‌دلیل قطع می‌کند

نشانه‌ها:

• قطع ناگهانی بدون داغ شدن شدید

• ولتاژها نرمال ولی موتور قطع می‌کند

• برگشت به کار بعد از ریست برق

روش تست:

اگر همه ولتاژها نرمال ولی موتور قطع می‌کند ← درایور داخلی معیوب است.
